Przekładnik prądowy TU30 – SACI

Zakres cen: od 87,50 zł do 107,71 zł brutto

SKU TU30 Category Marka:

Opis produktu

Przekładniki prądowe niskiego napięcia to niezawodne transformatory pomiarowe, zapewniające precyzyjny pomiar prądu w instalacjach niskiego napięcia.

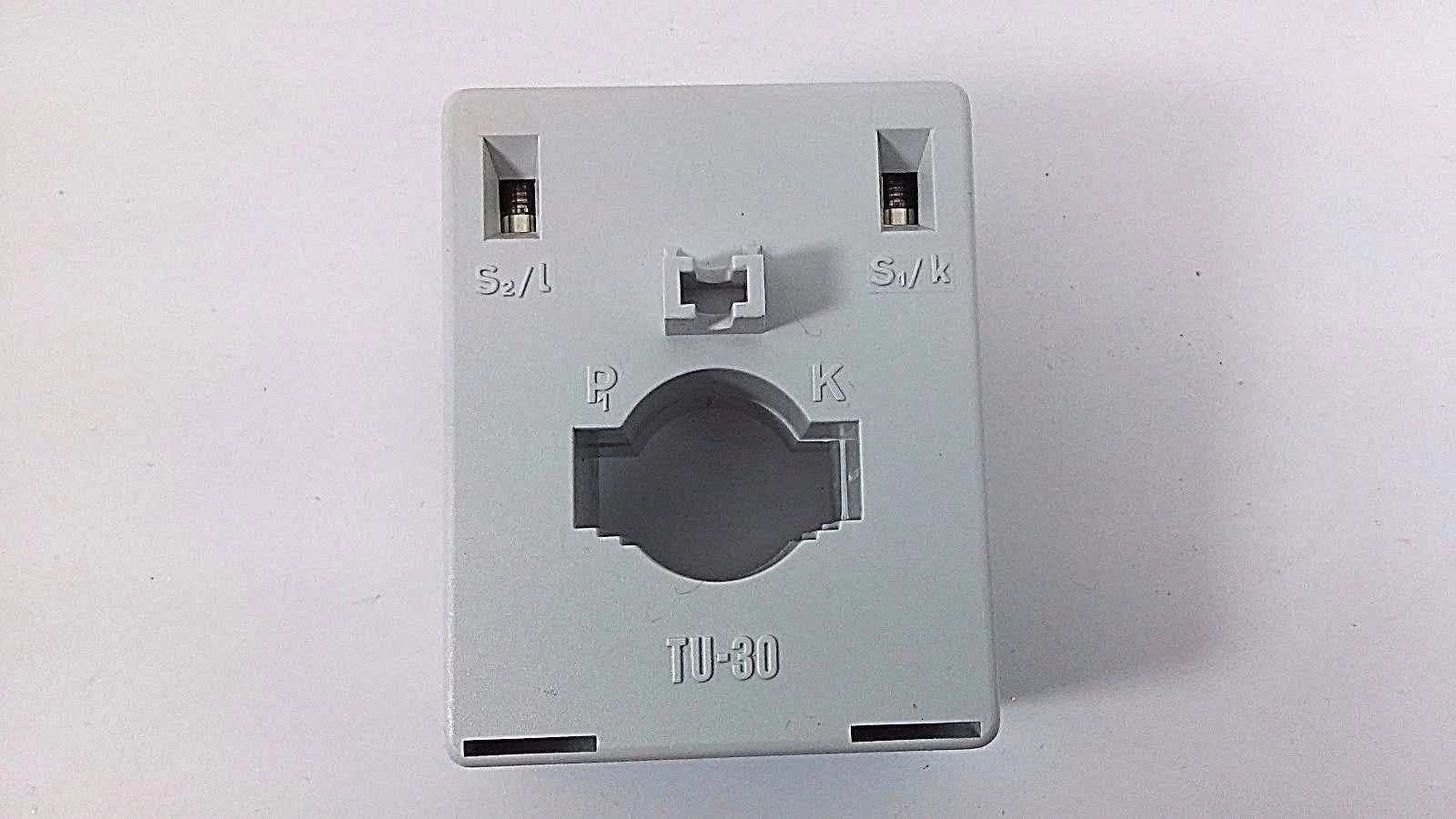

Przekładnik prądowy TU30 do aparatury pomiarowej. Jest przekłądnikiem do przelotowego prądu pierwotnego, jak i szyny zbiorczej. Obudowa wykonana jest z tworzywa sztucznego.Przekładnik TU30 to inwestycja w przyszłość Twojej instalacji elektrycznej. Dzięki najwyższej jakości wykonania, wszechstronności zastosowań i konkurencyjnej cenie. Przekładnik TU30 oferuje dwukierunkową funkcjonalność – może być używany zarówno z szynami zbiorczymi (30×10 mm), jak i z kablami (do Ø22 mm). Ta wszechstronność wyróżnia go na tle konkurencyjnych rozwiązań, które często ograniczają się do jednego typu montażu.

Skontaktuj się z ekspertami Polcontact już dziś, aby otrzymać bezpłatną konsultację i spersonalizowaną ofertę. Nasze doświadczenie w branży elektrycznej gwarantuje, że znajdziemy optymalne rozwiązanie dla Twoich potrzeb.

Pliki do pobrania

Specyfikacja

test

12312312313

test2

12312354

FAQ

Czy przekładniki niskiego napięcia współpracują z instalacjami PV?

Tak – są często używane do monitorowania produkcji i autokonsumpcji w systemach fotowoltaicznych. Przekładnik można podłączyć do licznika energii lub systemu zarządzania energią (EMS).

Czy przekładnik działa, gdy nie jest podłączony do urządzenia?

Nie! Praca przekładnika "na pusto" (bez obciążenia wtórnego) jest niebezpieczna – może doprowadzić do przepięcia i uszkodzenia izolacji.

Co to jest klasa dokładności przekładnika?

To parametr mówiący o tym, jak dokładnie przekładnik odwzorowuje prąd pierwotny. Dla pomiaru energii zwykle stosuje się klasy 0.2S, 0.5 lub 1. Dla zabezpieczeń – klasy 5P, 10P.

Jakie są główne elementy przekładnika?

Transformator składa się z rdzenia z blachy, który ułatwia przepływ magnetyczny i dwóch uzwojeń: pierwotnego, które odbiera prąd wejściowy, i wtórnego, które dostarcza prąd wyjściowy. Uzwojenia są izolowane elektrycznie, aby zapobiec zwarciom. Ponadto transformator posiada obudowę ochronną, zwykle z olejem dielektrycznym do dodatkowego chłodzenia i izolacji, a także zaciski przyłączeniowe i urządzenia zabezpieczające, takie jak przekaźniki.Co oznacza przekładnia np. 300/5 A?Oznacza, że 300 A po stronie pierwotnej odpowiada 5 A po stronie wtórnej. Urządzenia pomiarowe „widzą” więc tylko 5 A i na tej podstawie przeliczają rzeczywisty prąd.

Skąd mam wiedzieć, który przekładnik prądowy jest dla mnie odpowiedni?

Aby odpowiedzieć na to pytanie, należy wziąć pod uwagę różne czynniki. Po pierwsze, ważne jest, aby wziąć pod uwagę zakres prądu, który transformator może wytrzymać. Interesujące jest również rozważenie dokładności, ponieważ w zależności od zastosowania (pomiar, ochrona lub kontrola) wymagany poziom precyzji może się różnić. Istnieje jednak wiele innych kryteriów w zależności od potrzeb każdego z nich. Jeśli potrzebujesz porady, nie wahaj się z nami skontaktować!

Jak działa przekładnik prądowy?

Jego działanie jest dość podobne do działania konwencjonalnego transformatora dwunapięciowego. Jak wspomniano powyżej, przekładnik prądowy służy do pomiaru wysokich prądów. Gdy przez rdzeń pierwotny transformatora przepływa wysoki prąd, indukuje on minimalny prąd przepływający przez rdzeń wtórny, biorąc pod uwagę liczbę zwojów obu napięć. Amperomierz o niskim zakresie podłączony przez uzwojenie wtórne jest w stanie zmierzyć prąd przepływający przez wtórny. Tak więc, jeśli znana jest liczba zwojów w pierwotnym i wtórnym, oprócz wartości prądu wtórnego mierzonego amperomierzem, można go użyć do określenia prądu o wysokiej wartości przepływającego przez prąd pierwotny.

Do czego służy transformator?

Służy do pomiaru wysokiego prądu przepływającego przez linię, a także jako urządzenie izolujące między obwodami zasilającymi a cyfrowymi przyrządami pomiarowymi.

Co to jest przekładnik niskiego napięcia?

Prądy przemysłowe są zwykle zbyt wysokie, aby przepływać bezpośrednio do urządzeń pomiarowych. Do tego właśnie służą przekładniki prądowe, aby zredukować do dopuszczalnych wartości w zdecydowanej większości przyrządów, zwykle poniżej 5 amperów. W ten sposób przekładnik prądowy (CT) służy do uzyskania niższego prądu, ale proporcjonalnego do prądu przepływającego przez linię energetyczną.
